Ο σύνδεσμος DC Barrel είναι ένας νέος τύπος εύκαμπτου συνδέσμου, ο οποίος χρησιμοποιείται κυρίως για τη σύνδεση του άξονα εξόδου του μειωτήρα του ανυψωτικού μηχανισμού σε ανυψωτικά μηχανήματα με το τύμπανο συρματόσχοινου. Είναι επίσης κατάλληλο για άλλο παρόμοιο μηχανολογικό εξοπλισμό που μεταδίδει ροπή και φέρει ακτινικά φορτία, αλλά δεν μπορεί να χρησιμοποιηθεί για να αντέξει μετάδοση αξονικού φορτίου.
Χρησιμοποιείται κυρίως σε εξοπλισμό ανύψωσης, ανύψωσης και ανύψωσης. Το βασικό χαρακτηριστικό του είναι ότι μπορεί να αντέξει την ακτινική μετατόπιση και τη γωνιακή απόκλιση ενώ μεταδίδει ομαλή ροπή και είναι κατάλληλο για περιστάσεις χαμηλής-ταχύτητας.
Προδιαγραφές σύζευξης κάννης
| Μοντέλο προϊόντων | Σύζευξη κάννης DC | Υλικό | 42CrMO/C45/Q355B/κ.λπ. |
| Μέγιστη Ταχύτητα | 200r/min | Διανομή | 30-35 ημέρες |
| Μέγιστη Επιτρεπόμενη Ροπή | 16000-560000N.m | Εγγύηση | 24 μηνών |
| Ακτινικό φορτίο | 18000-355000N | Προσαρμογή | Προσαρμοσμένο σύμφωνα με το σχέδιό σας |
| Διάμετρος οπής | 110-380mm | Ανίχνευση | Παρέχετε έκθεση δοκιμής |
Αρχή Εργασίας
(1) Μετάδοση ροπής
Η περιστροφική δύναμη του κινητήρα ή του μειωτήρα μεταδίδεται στον άξονα του τυμπάνου μέσω της φλάντζας + μπουλονιών, οδηγώντας το τύμπανο να περιστραφεί και να συνειδητοποιήσει την τύλιξη και το ξετύλιγμα του συρματόσχοινου.
(2) Αποζημίωση για απόκλιση
Αντιστάθμιση ακτινικής απόκλισης: Εάν ο άξονας του κινητήρα και το τύμπανο.
Ο άξονας δεν είναι πλήρως ευθυγραμμισμένος, το ελαστικό σώμα στη μέση μπορεί να παραμορφωθεί ελαφρώς για να αποφευχθεί η σκληρή τριβή.
Αντιστάθμιση γωνιακής απόκλισης: Όταν οι δύο άξονες είναι ελαφρώς λοξοί, το ελαστικό σώμα μπορεί να λυγίσει ευέλικτα για να εξασφαλίσει ομαλή μετάδοση.
(3) Ρυθμιστικό διάλυμα και μείωση κραδασμών
Όταν ο γερανός ξεκινά/σταματά ξαφνικά, το ελαστικό σώμα μπορεί να απορροφήσει την κρούση και να μειώσει τη ζημιά στον κινητήρα και τα γρανάζια.
Εξαρτήματα σύζευξης κάννης
(1) Συγκρότημα ημισύζευξης φλάντζας
Οι οπές των μπουλονιών έχουν αναδιοργανωθεί (η ακρίβεια φτάνει το επίπεδο IT7)
Απαιτείται επίπεδο δυναμικής ισορροπίας για την επίτευξη του επιπέδου G6.3 (πρότυπο ISO1940)
(2) Ελαστικό ρυθμιστικό στοιχείο
Φυσικό καουτσούκ (NR): κατάλληλο για συνθήκες εργασίας κανονικής θερμοκρασίας
Πολυουρεθάνη (PU): καλύτερη αντοχή στη φθορά
(3) Σύστημα σύνδεσης και στερέωσης
Μπουλόνια από κράμα χάλυβα υψηλής- αντοχής
(4) Άλλα
Εξοπλισμένο με δείκτη φθοράς τοποθέτησης, οπή λαδιού λίπανσης, οπή εξαερισμού κ.λπ.
Τα προϊόντα μας
Προσαρμογή
Όταν οι πελάτες προσαρμόζουν τους συνδέσμους κάννης, απαιτούνται λεπτομερή σχέδια για να διασφαλιστεί ότι οι σύνδεσμοι ταιριάζουν απόλυτα με τις πραγματικές συνθήκες εργασίας. Εάν τα σχέδια δεν είναι διαθέσιμα, η επαγγελματική τεχνική ομάδα μας θα προσαρμόσει την καλύτερη λύση για εσάς με βάση τις συγκεκριμένες ανάγκες και τις πραγματικές συνθήκες εργασίας σας.
Οι Υπηρεσίες μας
Υπηρεσία επιλογής προϊόντος, σχεδιασμός και τροποποίηση σχεδίων, πιστοποιητικά επιθεώρησης προϊόντος όπως πιστοποιητικό 3.1, έκθεση UT, MT, έκθεση μηχανικών ιδιοτήτων και χημικής σύνθεσης, έκθεση επιθεώρησης βαφής, έκθεση επιθεώρησης διαστάσεων, έκθεση δοκιμής ισορροπίας γενικού άξονα, έκθεση δοκιμής ισορροπίας ζεύξης.

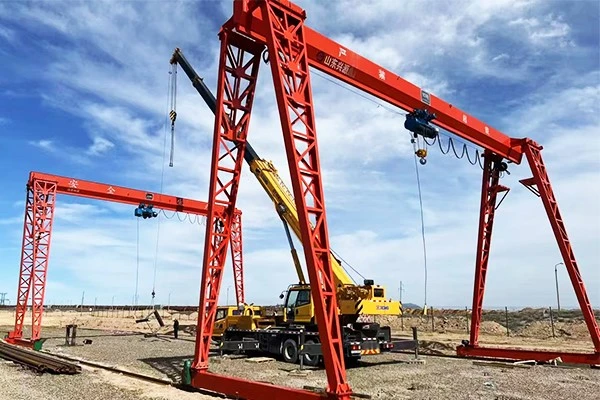

Εφαρμογή
Υποστήριξη προσαρμοσμένου σχεδιασμού και γρήγορης παράδοσης, 24ωρη ανταπόκριση τεχνικής υπηρεσίας
Παρέχουμε μία-υπηρεσία
Η Crane Maxwell Co..Ltd επικεντρώνεται στην παροχή συνδέσμων υψηλής-ακρίβειας, υψηλής-ποιότητας για τον βιομηχανικό τομέα.
Πείτε μας τι χρειάζεστε, οι επαγγελματίες μηχανικοί μας θα ανταποκριθούν αμέσως και θα συνεργαστούν μαζί σας για να επιλέξετε και να υπολογίσετε τα καταλληλότερα προϊόντα ζεύξης για να πραγματοποιήσετε καλύτερα την ιδέα της μετάδοσης του άξονα.
Σχέδιο σύζευξης βαρελιών
Παράμετροι συνδέσμων κάννης DC
|
Συζεύξεις βαρελιών |
||||||||||||||||||||||||||
|
Βασικές παράμετροι και κύριες διαστάσεις των συνδέσμων κάννης |
||||||||||||||||||||||||||
|
Μοντέλο |
Επιτρεπόμενη Ταχύτητα |
Κανονική ροπή |
Ακτινικό Φορτίο |
Τρύπα |
Διάσταση ορίου |
Μέγεθος σύνδεσης καρουλιού |
Ζυγαριά φθοράς |
Αξονικό διάκενο |
Θέση φόρτωσης |
Περιστροφική αδράνεια |
Μάζα |
|||||||||||||||
|
Διάμετρος |
Μήκος |
|||||||||||||||||||||||||
|
n |
T |
F |
d. |
L. |
D |
D1 |
D2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
S |
Ф2 |
n-d2 |
μπουλόνι |
a |
d3 |
r |
m, |
xμέγ |
e |
I |
m |
|
|
r/min |
N. m |
N |
mm |
mm |
mm |
mm |
Kg .m2 |
Kg |
||||||||||||||||||
|
DC01A |
200 |
16000 |
18000 |
110 |
185 |
400 |
280 |
180 |
80 |
85 |
15 |
25 |
26 |
11 |
360 |
360 |
10-18 |
M16 |
30 |
M16 |
2.5 |
1.0 |
±2.5 |
88 |
1.0 |
80 |
|
DC02A |
200 |
22400 |
25000 |
125 |
200 |
420 |
310 |
212 |
80 |
95 |
15 |
25 |
26 |
11 |
380 |
380 |
10-18 |
M16 |
30 |
M16 |
2.5 |
1.0 |
±2.5 |
88 |
1.5 |
100 |
|
DC03A |
200 |
31500 |
35500 |
150 |
225 |
450 |
340 |
230 |
80 |
105 |
20 |
25 |
34 |
11 |
400 |
400 |
10-22 |
M20 |
30 |
M20 |
2.5 |
1.0 |
±2.5 |
88 |
2 5 |
120 |
|
DC35A |
200 |
45000 |
50000 |
160 |
235 |
510 |
400 |
250 |
95 |
115 |
20 |
30 |
34 |
15 |
460 |
460 |
10-22 |
M20 |
30 |
M20 |
2.5 |
1.4 |
±2.5 |
106 |
3.0 |
150 |
|
DC04A |
200 |
63000 |
71000 |
200 |
250 |
550 |
420 |
280 |
95 |
130 |
20 |
30 |
34 |
15 |
500 |
500 |
14-22 |
M20 |
20 |
M20 |
2.5 |
1.4 |
±2.5 |
106 |
4.5 |
190 |
|
DC05A |
200 |
90000 |
90000 |
220 |
265 |
580 |
450 |
315 |
95 |
145 |
20 |
30 |
34 |
15 |
530 |
530 |
14-22 |
M20 |
20 |
M20 |
2.5 |
1.4 |
±2.5 |
110 |
7.25 |
245 |
|
DC55A |
200 |
125000 |
112000 |
240 |
290 |
620 |
500 |
345 |
101 |
160 |
25 |
35 |
35 |
19 |
560 |
560 |
20-22 |
M20 |
13.3 |
M20 |
2.5 |
1.8 |
±2.5 |
110 |
10.3 |
330 |
|
DC06A |
200 |
160000 |
140000 |
260 |
300 |
650 |
530 |
375 |
101 |
170 |
25 |
35 |
35 |
19 |
580 |
600 |
20-22 |
M20 |
13.3 |
M20 |
2.5 |
1.8 |
±2.5 |
116 |
15.5 |
385 |
|
DC65A |
200 |
190000 |
165000 |
270 |
300 |
665 |
545 |
387 |
101 |
175 |
25 |
35 |
35 |
19 |
590 |
615 |
26-22 |
M20 |
10 |
M20 |
|
1.8 |
±2.5 |
116 |
18.3 |
435 |
|
DC07A |
200 |
224000 |
180000 |
280 |
310 |
680 |
560 |
400 |
101 |
180 |
25 |
35 |
35 |
19 |
600 |
630 |
26-22 |
M20 |
10 |
M20 |
|
1.8 |
±2.5 |
116 |
21.4 |
485 |
|
DC08A |
200 |
315000 |
224000 |
300 |
345 |
720 |
600 |
437 |
111 |
185 |
35 |
43 |
35 |
21 |
640 |
660 |
26-26 |
M24 |
10 |
M24 |
|
2.2 |
±2.5 |
118 |
30.6 |
550 |
|
DC09A |
200 |
450000 |
280000 |
340 |
380 |
780 |
670 |
487 |
111 |
200 |
35 |
43 |
35 |
21 |
700 |
730 |
26-26 |
M24 |
10 |
M24 |
|
2.2 |
±2.5 |
118 |
40.2 |
650 |
|
DC10A |
200 |
560000 |
355000 |
380 |
420 |
850 |
730 |
545 |
111 |
215 |
35 |
43 |
35 |
21 |
760 |
800 |
26-26 |
M24 |
10 |
M24 |
|
2.2 |
±2.5 |
120 |
65.1 |
890 |
